قالب ستون گرد یکی از انواع قالب های خاص محسوب می شود. این قالب برای سازه هایی استفاده می شود که قطر مقطع آن کمتر از 2 متر است. قالب ستون گرد از جنس ورق فولاد مبارکه با ضخامت 3 الی 4 میلی متر تولید می شود. استفاده از قالب ستون گرد در صورتی که برای دفعات زیاد مورد استفاده قرار بگیرد، صرفه اقتصادی دارد. ساخت این قالب باید به صورتی باشد که سطح بتن در ستون صاف و اکسپوزه و بدون درز و شیار باشد.

ردیف	محصول	جنس	وزن (kg)	قطر (cm)	ارتفاع (m)
1	قالب ستون گرد 1 متری قطر 30	فولاد مبارکه	52	30	1
2	قالب ستون گرد 1 متری قطر 50	فولاد مبارکه	90	50	1
3	قالب ستون گرد 1 متری قطر 100	فولاد مبارکه	175	100	1
4	قالب ستون گرد 1 متری قطر 120	فولاد مبارکه	210	120	1
5	قالب ستون گرد 1 متری قطر 150	فولاد مبارکه	260	150	1
6	قالب ستون گرد 1 متری قطر 180	فولاد مبارکه	310	180	1
7	قالب ستون گرد 2 متری قطر 30	فولاد مبارکه	105	30	2
8	قالب ستون گرد 2 متری قطر 50	فولاد مبارکه	175	50	2
9	قالب ستون گرد 2 متری قطر 100	فولاد مبارکه	350	100	2
10	قالب ستون گرد 2 متری قطر 120	فولاد مبارکه	420	120	2
11	قالب ستون گرد 2 متری قطر 150	فولاد مبارکه	520	150	2
12	قالب ستون گرد 2 متری قطر 180	فولاد مبارکه	620	180	2
13	قالب ستون گرد 3 متری قطر 30	فولاد مبارکه	155	30	3
14	قالب ستون گرد 3 متری قطر 50	فولاد مبارکه	260	50	3
15	قالب ستون گرد 3 متری قطر 50	فولاد مبارکه	520	100	3

روش استفاده از قالب ستون گرد

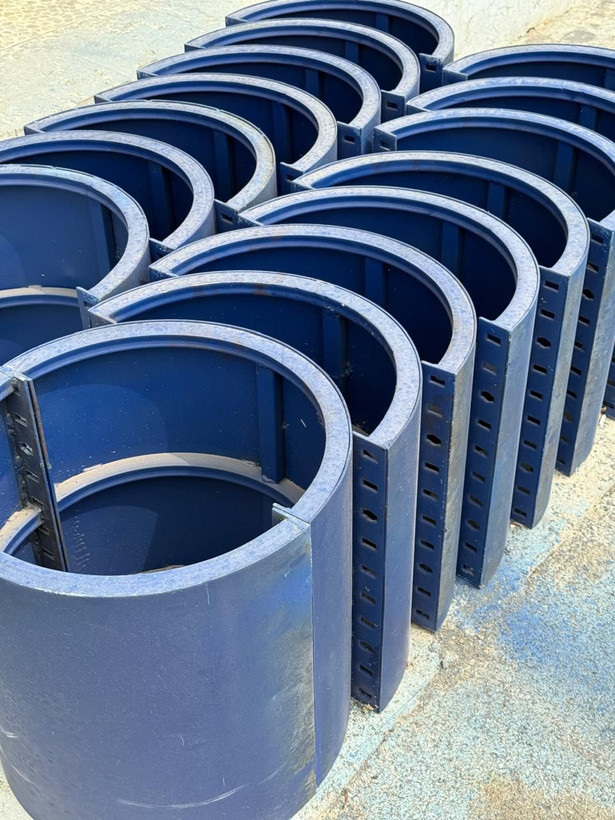

قالب های ستون گرد از دو پنل نیم دایره 180 درجه تشکیل شده اند که دارای تسمه هایی در ردیف افقی و عمودی است که امکان متصل کردن این پانل ها را به یکدیگر به وجود می آورد. اتصال دو پانل در حالت عمودی با پین و گوه انجام شده و اتصال افقی دو قالب ستون به یکدیگر با پیج و مهره صورت می گیرد. در صورتی که نیاز به اتصال قالب ستون گرد با قالب های دیگر وجود داشته باشد. این کار توسط پیچ و مهره هایی با قطر 14 میلی متر انجام می شود.

برای اجرای قالب ستون گرد اول آرماتور بندی، بستن میلگردها، خاموت ها، سنجاق و نصب اسپیسر انجام شده و سپس قالب های ستون گرد نصب شده و شاقول می شوند و بعد بتن ریزی انجام می شود.

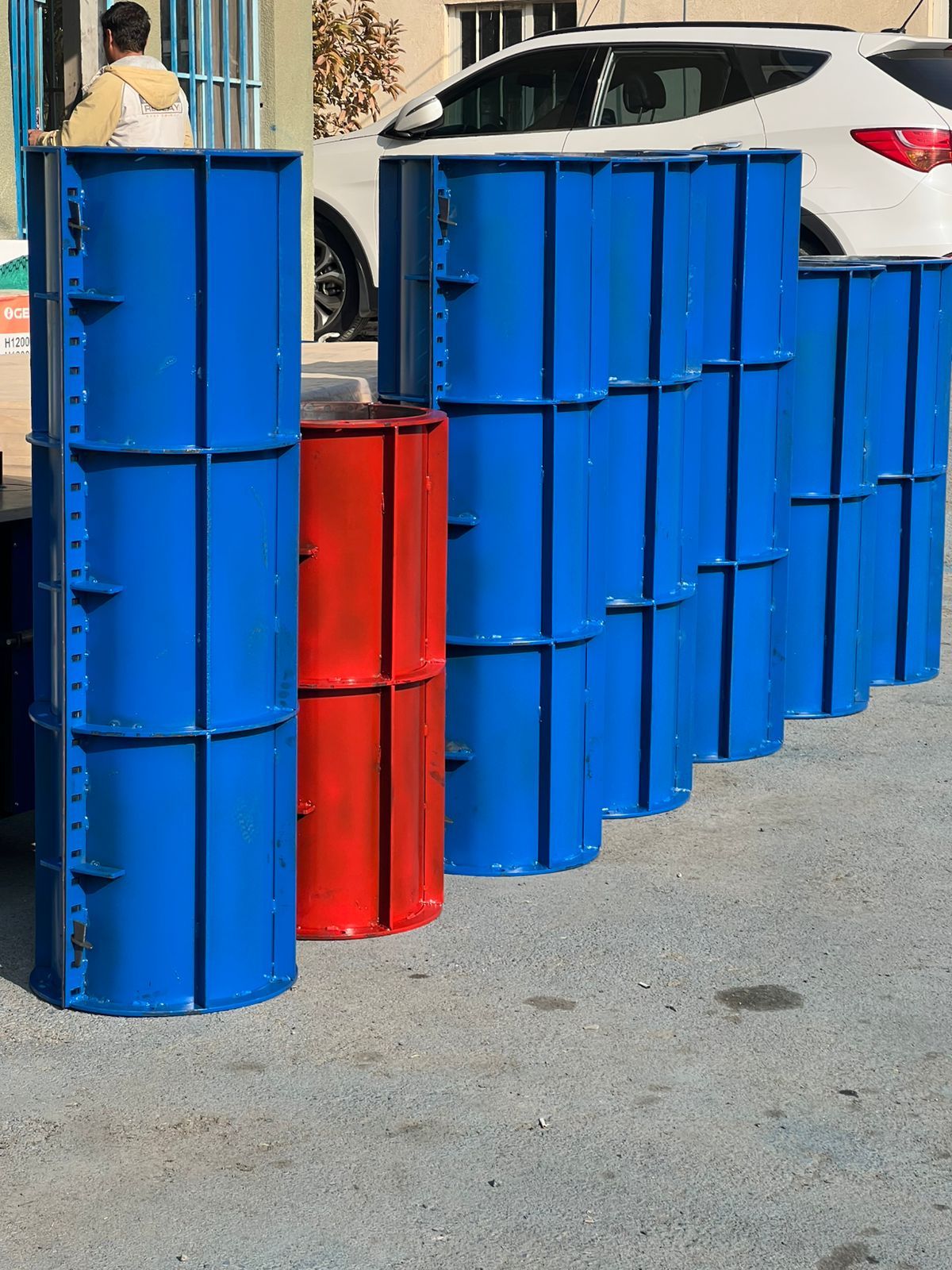

قالب ستون گرد فلزی
